Part List of X-Frame Assembly on Samsung Techwin SM421 Placement Machine

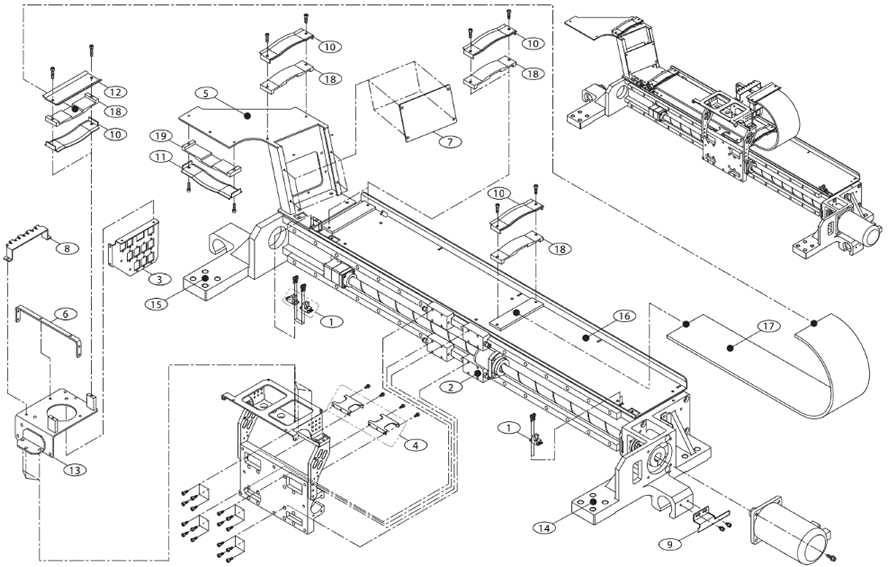

Part List of X-Frame Assembly on Samsung Techwin SM421 SM421S SM421F SM421N Advanced Flexible Component Placer

Here is the models of KNS Samsung Techwin SM421 Advanced Flexible Component Placer

  • SM421S
  • SM421F
  • SM421N
  • #1 P/N: J3212022A | Part Name: PHOTO SENSOR | Qty: 3 | Type: EE-SX674

    #2 P/N: J66070076B | Part Name: LM GUIDE | Qty: 2 | Type: SSR15XW2UUC1+940LHY-II

    #3 P/N: J70541015A | Part Name: CONNECTOR PANNEL | Qty: 1

    #4 P/N: J70541038A | Part Name: SENSOR DOG X | Qty: 2

    #5 P/N: J70541114A | Part Name: BKT CABLE CHAIN Y | Qty: 1

    #6 P/N: J70541115A | Part Name: COVER BKT | Qty: 1

    #7 P/N: J70541116A | Part Name: COVER Y CABLE DUCT BRK | Qty: 1

    #8 P/N: J70541124A | Part Name: CABLE SPACER | Qty: 1

    #9 P/N: J70541129A | Part Name: SENSOR DOG Y | Qty: 2

    #10 P/N: J7054255A | Part Name: CUSHION BRACKET X | Qty: 4

    #11 P/N: J7054256A | Part Name: CUSHION BRACKET Y | Qty: 2

    #12 P/N: J7054260A | Part Name: CABLE FIXER | Qty: 1

    #13 P/N: J71541018A | Part Name: CABLEVEYOR BRACKET | Qty: 1

    #14 P/N: J71541081A | Part Name: Y1 PLATE | Qty: 1

    #15 P/N: J71541082A | Part Name: Y2 PLATE | Qty: 1

    #16 P/N: J71541083A | Part Name: GUIDE CABLE CHAIN X | Qty: 1

    #17 P/N: J7254016D | Part Name: INNER GUIDE-MAT | Qty: 2

    #18 P/N: J7354023A | Part Name: CABLE CUSHION X | Qty: 4

    #19 P/N: J7354024A | Part Name: CABLE CUSHION Y | Qty: 2
